Name: GEC GEG GEK GEH মেকানিকাল আর্টিকুলেটিং জয়েন্ট রড বিয়ারিংস শেষ হয়
Brand: OEM

GEC GEG GEK GEH মেকানিকাল আর্টিকুলেটিং জয়েন্ট রড বিয়ারিংস শেষ হয়

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	OEM
সাক্ষ্যদান:	ISO 16949

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	বিনিমেয়
মূল্য:	Negotiation
প্যাকেজিং বিবরণ:	কাঠের ক্ষেত্রে স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়:	10-15 কার্যদিবস
পরিশোধের শর্ত:	এল / সি, ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা:	1000000 পিস / প্রতি মাসে

এখন যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	রড এন্ড জয়েন্ট বিয়ারিং	পাদান:	ভারবহন ইস্পাত, স্টায়ানলেস স্টিল, ব্রোঞ্জ
ক্রম:	জিই, জিইসি, জিইজি, জিইউইউ, জিইকে, জিইএইচ সিরিজ	যথার্থ রেটিং:	এবেক -১ / পি0, এবিইসি -3 / পি 6, এবিইসি -5 / পি 5, এবিইসি -7 / পি 4
খাঁচা:	ইস্পাত, পিতল, নাইলন	পরিষ্করণ:	সি 0, সি 1, সি 2, সি 3, সি 4, সি 5 ইত্যাদি
কম্পন:	ভি 1, ভি 2, ভি 3
লক্ষণীয় করা:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

জিইসি জিইজি জিইও জিইইকে জিইইইচ মেকানিকাল আর্টিকুলেটিং জয়েন্ট রড বিয়ারিংস শেষ হয়

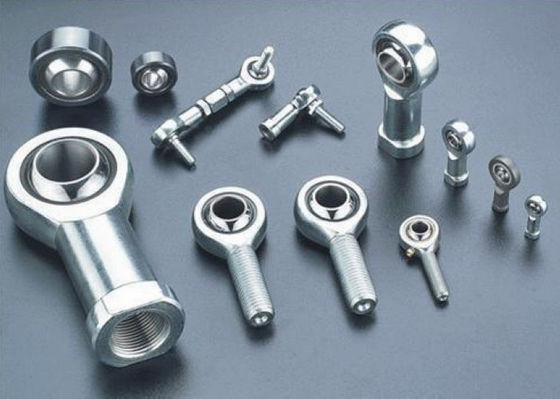

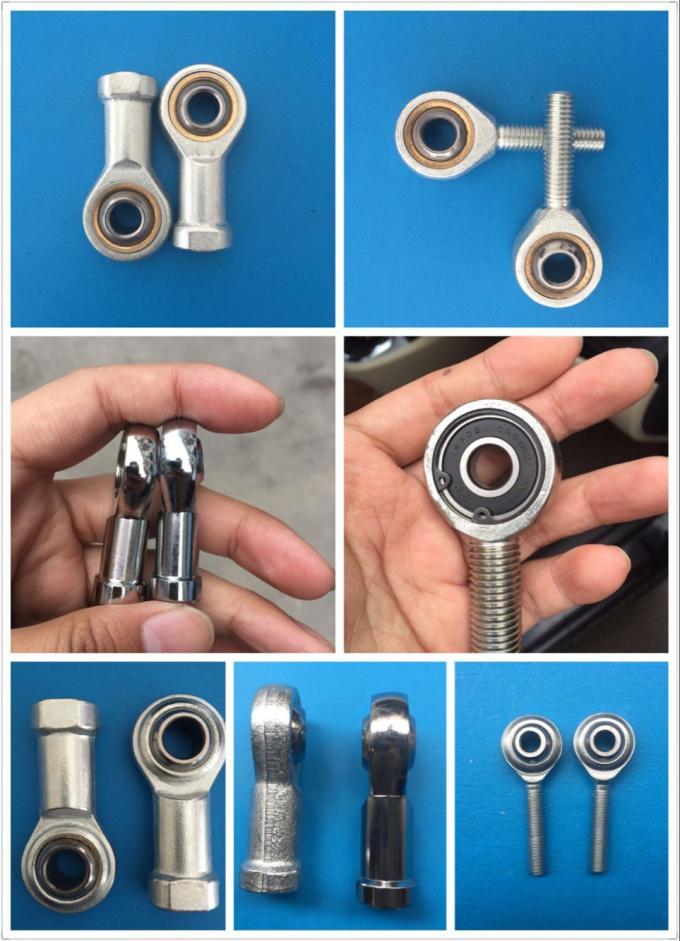

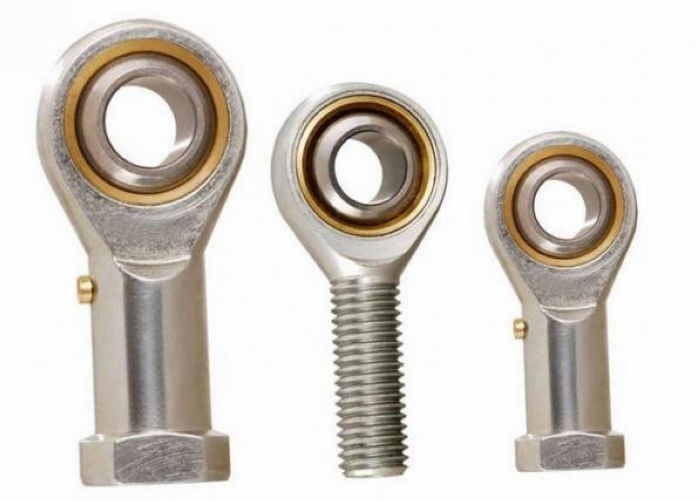

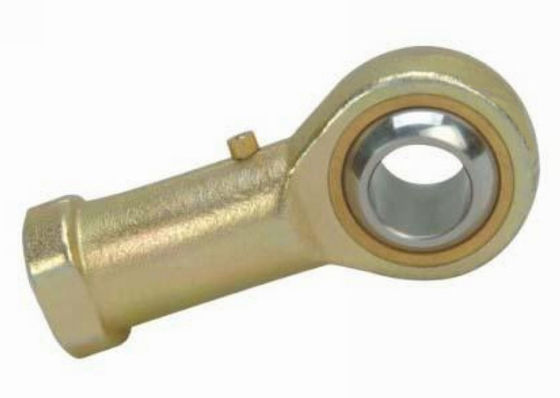

রড শেষ হয় একটি মেকানিকাল আর্টিকুলেটিং জয়েন্ট।এ জাতীয় জয়েন্টগুলি নিয়ন্ত্রণ রড, স্টিয়ারিং লিংক, টাই রডগুলির প্রান্তে বা অন্য কোথাও একটি নির্ভুল সংক্ষিপ্ত জয়েন্ট প্রয়োজন হয় এবং যেখানে একটি ক্লিভিস প্রান্তে (যার সাথে সংযুক্ত শ্যাফ্ট এবং দ্বিতীয় উপাদানটির মধ্যে নিখুঁত 90 ডিগ্রি প্রান্তিককরণ প্রয়োজন) অনুপযুক্ত।একটি বল খোলার সাথে একটি সুইভেল যার মাধ্যমে কোনও বল্ট বা অন্যান্য সংযুক্তকারী হার্ডওয়্যারটি যেতে পারে একটি থ্রেডেড শ্যাফ্ট সংযুক্ত করে একটি বিজ্ঞপ্তি আবরণে টিপানো হয়।থ্রেডযুক্ত অংশটি পুরুষ বা মহিলা উভয়ই হতে পারে।হেমি জয়েন্টের সুবিধাটি হ'ল বল sertোকানো রড বা বল্টকে এর মধ্য দিয়ে যাওয়া সীমিত ডিগ্রিতে (90 ডিগ্রি ব্যতীত একটি কোণ) ভুল পথে চালিত করার অনুমতি দেয়।টেনশনে ব্যবহৃত হওয়ার সময় দুটি হেমি জয়েন্টগুলিতে বন্ধ হওয়া একটি লিঙ্ক তাদের সংযুক্ত শ্যাফ্টগুলির (যেমন, 180 ডিগ্রি ব্যতীত) অন্যায়নের অনুমতি দেয়।সংকোচনে ব্যবহৃত হলে, মাধ্যমে-রডগুলি তাদের বলের মিস্যালাইনমেন্ট পরিসরের চূড়ান্ত প্রান্তে বাধ্য হয়, যা একটি তির্যক কোণে লিঙ্কটি কক করে।

রডের জন্য সহনশীলতা শেষ

1> △ ডিএমপি এবং IR বিএস জিআইআর… ডিও, জিআর..ডো, জিআইআর… ইউকে, জিআর… ইউকে, জিআইআর-ইউ কে -২ আরএস, জিআর… ইউকে -২ আরএস এবং জিআইএইচআর… ডিও,
জিআইএইচআর-কে… ডিও, জিহো-কে… ডিও, জি কে… ডিও, জিএফ… ডিও, জিআর..উক -২ আরএস, জিএআর ... ইউকে -২ আরএস হ'ল রেডিয়াল গোলাকার প্লেইন বিয়ারিংয়ের মতো
জিই ... ই, জিই ... ইএস, জিই ... ইউকে, জিই ... ইউকে -২ আরএস।
2> জিআইএনএইচ-কে এর △ ডিএমপি এবং △ বিএস… এলও, জিএফ ... এলও হ'ল রেডিয়াল গোলাকার সমতল বিয়ারিংস জিই… এলও।
3> এসআইবিপি এর, ডিএমপি এবং △ বিএস ... এস, এসএবিপি ... এস, এসআইজেপি ... এস, এসএজেপি ... এস, এসএজেজে ...- এবং এসএজেজে ... রেডিয়াল গোলাকার সমতল হিসাবে একই বিয়ারিংস জিইবিকে ... এস।
4> সিরিজ সিএইচএস ..., সিওএস ...

মিমি		△ dmp um		S Bs um
শেষ	incl।	সর্বাধিক	মিনিট	সর্বাধিক	মিনিট
-	।	12	0	0	-150
।	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



বিবিবি> কেন্দ্রের উচ্চতা বিচ্যুতি

মিমি		△ এইচএস মিমি		△ h1s মিমি
শেষ	incl।	সর্বাধিক	মিনিট	সর্বাধিক	মিনিট
-	।	0.8	-1.2	0.65	-1.05
।	20	0.8	-1.2	0.8	-1.2
20	30	ঘ	-1.7	ঘ	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

মিমি		গ্রুপ সাধারণ উম
শেষ	incl।	মিনিট	সর্বাধিক
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> জিআইআর ... ইউকে, জিআর ... ইউকে, জিআর ... ইউকে -২ আরএস, জিআর ... ইউকে -২ আরআর

সিরিজ জিআইআর ... ইউকে, জিএআর ... ইউকে, জিআইআর ... ইউকে -২ আরএস, জিএআর ... ইউকে -২ আরআরএস

মিমি		গ্রুপ সাধারণ উম
শেষ	incl।	মিনিট	সর্বাধিক
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> সিআইজেজে ..., এসএজেজে ...

সিরিজ এসআইজেডজে ..., এসএজেজে ...

মিমি		গ্রুপ সাধারণ উম
শেষ	incl।	মিনিট	সর্বাধিক
-	8	10	30
8	14	15	60
14	20	40	80

রডের ফিটস শেষ হয়

এএএ> শ্যাফ ফিট করে

কার্যমান অবস্থা	সহনশীলতা
অনির্দিষ্ট বোঝা সহ	এন 6, পি 6
নর্মসা শর্ত	h6, h7

বিবিবি> থ্রেড

পুরুষ থ্রেড	মহিলা থ্রেড
6 জি	6 ঘন্টা
ইউএনএফ -২ এ	ইউএনএফ -২ বি

সিসিসি> শ্যাফ ব্যাস সহনশীলতা

খাদ ব্যাস মিমি		খাদ ব্যাস সহনশীলতা আম
খাদ ব্যাস মিমি		h6		এইচ 7		এন 6		p6
শেষ	incl।	উচ্চ	কম	উচ্চ	কম	উচ্চ	কম	উচ্চ	কম
ঘ	।	0	-8	0	-12	16	8	20	12
।	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
